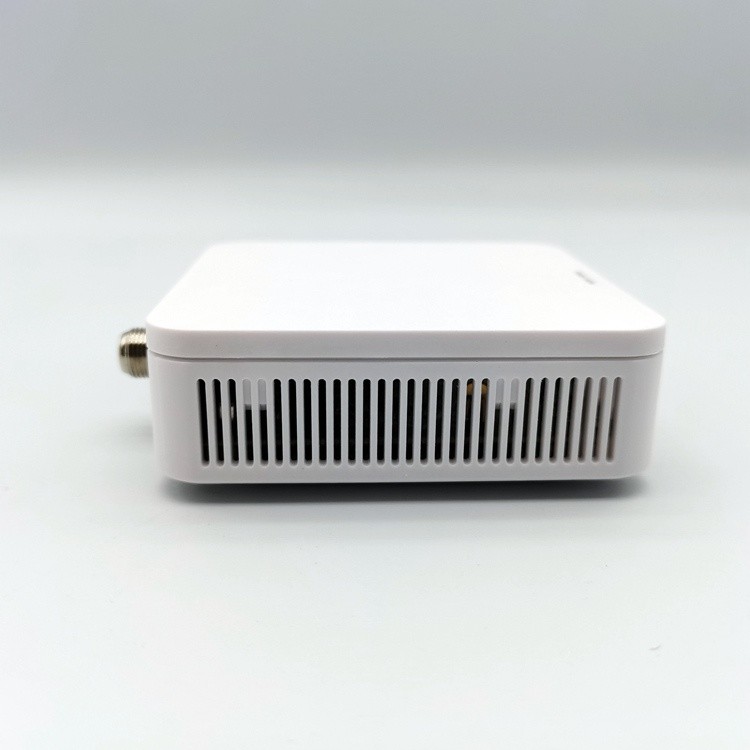

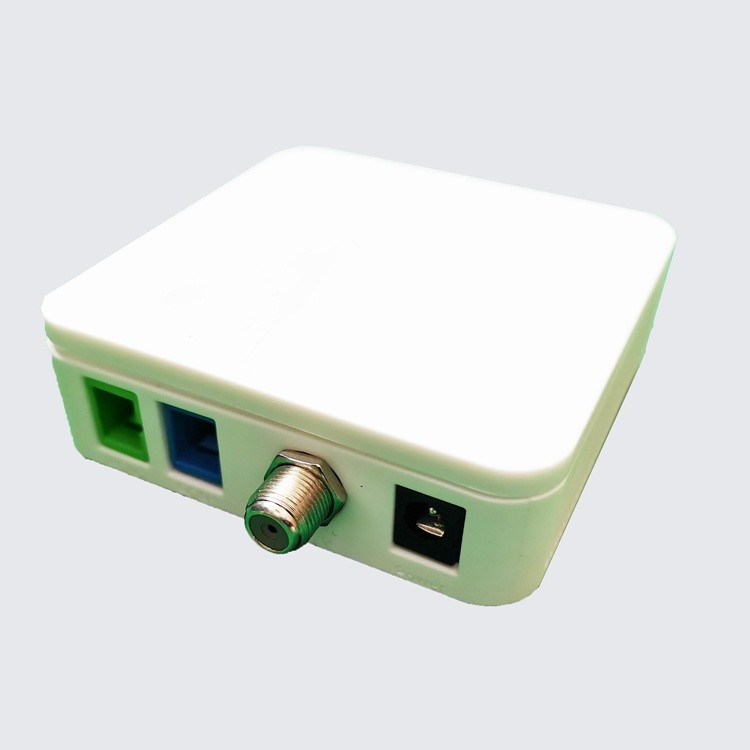

1 Port RF AGC Wdm FTTH F601C CATV Konverter Node Penerima Optik Mini

1 Pelabuhan Konverter RF AGC WDM FTTH CATV Mini Optical Receiver Node

Deskripsi produksi

WOR-1000W gayaPenerima serat optikadalah node optik mini berbasis rumah yang melayani tujuan akhir pengembangan akses optik dan cocok untuk pengguna jaringan serat optik FTTH (serat ke rumah) akses ke akhir.Analog atau digital ke rumah dapat digunakan bersama-sama ONU atau EOC mencapai triple play.

Akses broadband serat ke rumah (FTTH) adalah tujuan akhir pembangunan,WOR-1000Wpenerima optik adalah produk terminal target untuk tujuan ini.WOR-1000Wperangkat mengadopsi teknologi isolasi tinggi WDM untuk memisahkan sinyal CATV dan ONU. Lebih lanjut, ia juga mengadopsi penerimaan daya optik rendah dan teknik kontrol RF-AGC,yang dapat memenuhi persyaratan penerimaan CATV ≤-18dBm untuk FTTHIndikator pemantauan daya optik penerima LED (≥-15dBm) disediakan pada panel dan mendukung output RF terus-menerus, kenyamanan pengguna,yang merupakan peralatan penerima yang ideal untuk FTTH.

Fitur Produk

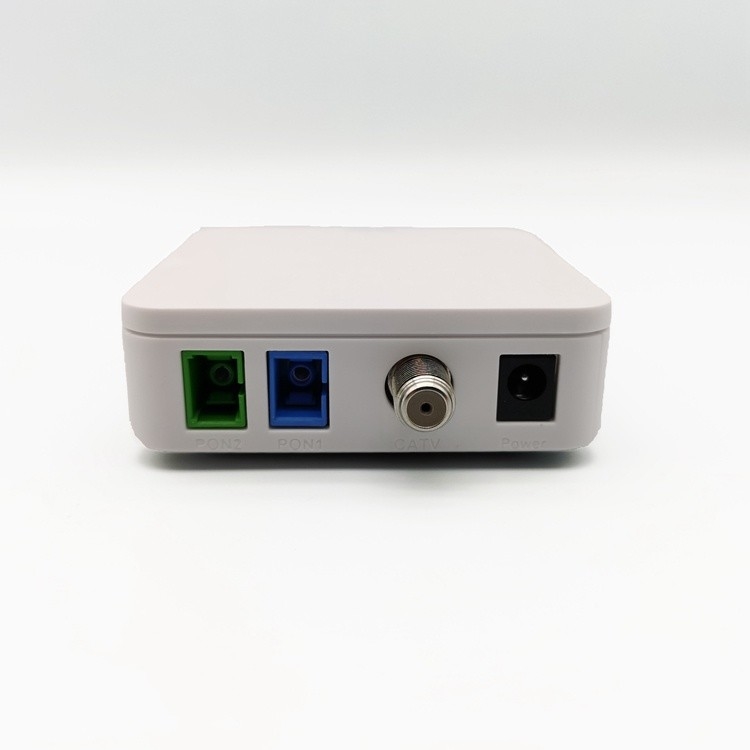

*WOR-1000Wadalah antarmuka input sinyal optik,dalam akses optik harus membersihkan APC TOP oleh alkohol,dari pada selaras adaptor tenggelam mulut,serat mulut berjalan link.

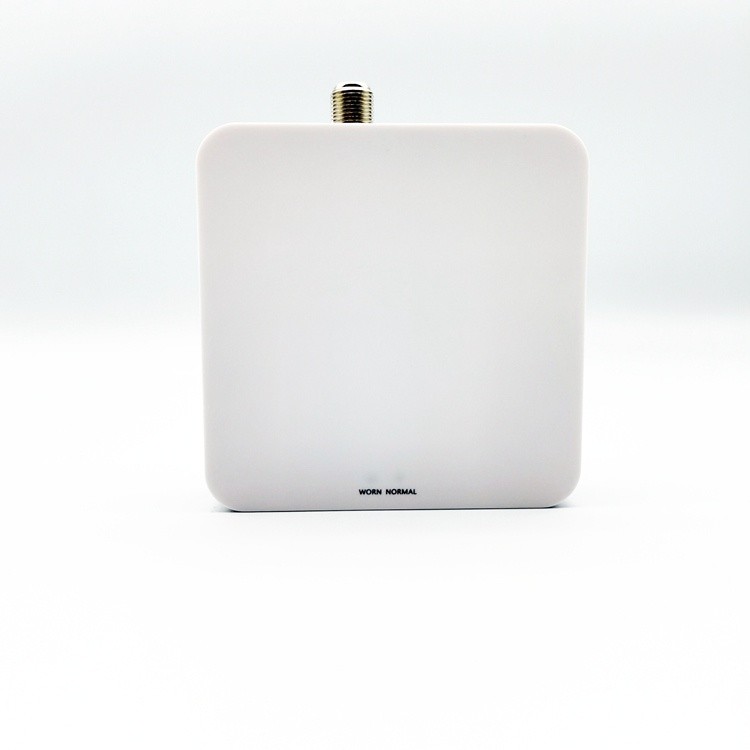

* Ketika sinyal optik mengakses (≥-18dBm) maka lampu menyala di panel, yang menunjukkan bagian optik bekerja secara teratur;Lampu akan berubah dengan menerima daya sebagai kuning ((> + 2dBm),hijau ((+2~-18dBm) dan merah (<-18dBm).

* ONU adalah antarmuka koneksi 1310/1490/1550nm, jangan lepas tutupnya sebelum digunakan.

Artikel		Satuan	WOR-1000W
Karakteristik optik	Input Wavelength	(nm)	1310/1490/1550
	Panjang gelombang output	(nm)	1310/1490
	Operasi Gelombang	(nm)	1540 ~ 1560
	Pemisahan Saluran	(dB)	≥ 40 ((1310/1490nm dan 1550nm)
	Tanggapan	(A/W)	≥ 0.9
	Menerima kisaran daya	(dBm)	- 18 ~ 2
	Kehilangan Refleksi	(dB)	≥ 55
	Fiber Linker	/	SC/APC
	Pon Linker	/	SC/UPC ((atau SC/APC)
Karakteristik RF	Bandwidth/Platness	MHz/dB	47-1000/≤±1
	Tingkat output	dBv	AGC: 82±1/(-2~--12dBm)
	Kehilangan Refleksi	dB	≥14 ((75Ω impedansi karakteristik)
	RF Output Interface	/	Output 1 arah
	CNR/MER	dB	≥ 44/34 ((PAL-D 60CH,OMI3,8%,-9dBm)
	CTB/CSO/HUM	dB	≥65/≥60/≥60 ((-1dBm menerima)
Persyaratan Lainnya	Sumber Daya/Konsumsi	V/W	Eksternal AC100~240V→DC5/5
	Suhu kerja/penghematan	oC	-35~50/-40~75 ((kelembaban 5~90%)
